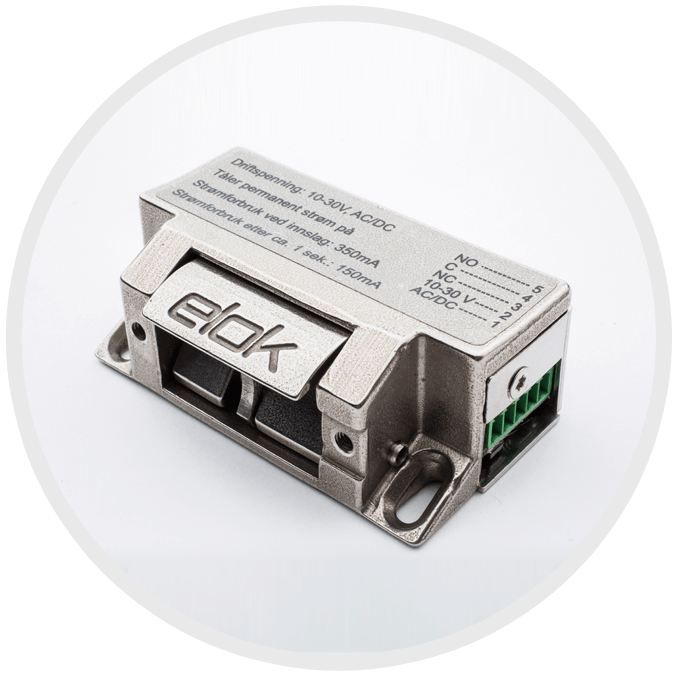

Elektrisk sluttsykke 471-474

Elok 471-474 fungerer sammen med smekklåser med en eller to faller. Egnet dørlås er for eksempel Assa 560 eller Evolution. Låser med splittfalle er ikke egnet. Best funksjon oppnås med dørlukker.

  Last ned PDF

  Last ned monteringsanvisning

  Last ned FDV-dokumentasjon



Funksjon

  • 10-30 Volt AC/DC.
  • Støpt i syrefast stål 316.
  • Lydgiver kan skrus av eller på.
  • Passer på de fleste Solid 70-stolper.
  • Sideveis festeskruer for bedre sikring.
  • Avtagbar kontakt for enkel installasjon.
  • Tåler 1700 kg sideveis kraft.
  • Kan enkelt endres fra rettvendt til omvendt funksjon.
  • 5 års garanti.

Varianter

  • 471 – Rettvendt funksjon, strøm på = åpen
  • 472 – Omvendt funksjon, strøm på = låst
  • 473 – Rettvendt funksjon, strøm på = åpen.
    Med låsfallekontakt for tilbakemelding.
  • 474 – Omvendt funksjon, strøm på = låst
    Rettvendt funksjon, strøm på = åpen.
    Med låsfallekontakt for tilbakemelding.
  • 471- 474 Offshore – Kretskortet er sprutbeskyttet.

Tekniske data

Dimensjoner:H: 76mm B: 27mm D: 42mm DC
Driftsspenning:10-30 Volt DC
Strømforbruk ved 12 V:Første sekund: ca. 520mA | Deretter: ca. 100mA
Strømforbruk ved 24 V:Første sekund: ca. 260mA | Deretter: ca. 50mA
Maks sideveis kraft på døra før brudd:ca. 17.000N (dvs. ca. 1.700 kg)
Maks strøm gjennom magnetbrytere:500mA

Tilkobling

  1. 1. Spenning 10-30V. Kan polvendes.
  2. 2. Spenning 10/30V. Kan polvendes.
  3. 3. Låsfallekontakt (NO)
  4. 4. Låsfallekontakt Felles (C)
  5. 5. Låsfallekontakt (NC)
